Подробная информация о продукции
Место происхождения: Ханчжоу, Китай
Фирменное наименование: ZOYO
Сертификация: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
Номер модели: 2513А
Условия оплаты и доставки
Количество мин заказа: 1
Цена: $2~$500 per piece
Упаковывая детали: Настраиваемый
Время доставки: 3-5 рабочих дней
Условия оплаты: Л/К, Д/А, Д/П, Т/Т, ПайПал
Поставка способности: 50000-20000 штук в день
Максимальное разрешение поддержки: |
1280*800 |
Сигнал ввода: |
HDMI, VGA |
Вводная мощность: |
DC +12V |
Рабочая температура: |
-10℃~+60℃ |
Рабочая влажность: |
90% RH (без конденсации) |
Максимальное разрешение поддержки: |
1280*800 |
Сигнал ввода: |
HDMI, VGA |
Вводная мощность: |
DC +12V |
Рабочая температура: |
-10℃~+60℃ |
Рабочая влажность: |
90% RH (без конденсации) |
1-Применение

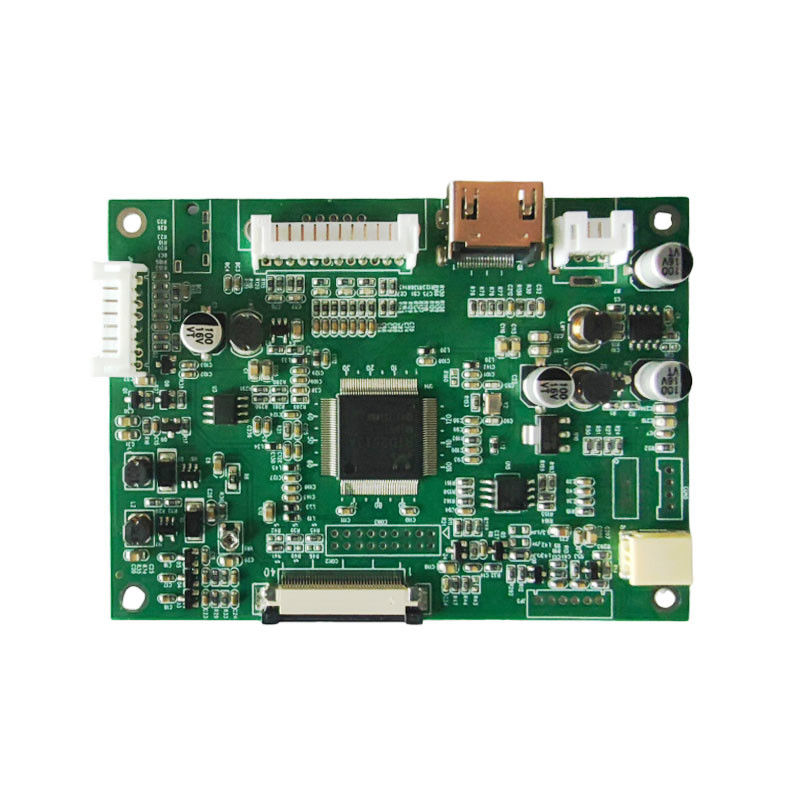

LVDS на HDMI, максимально поддерживаемое разрешение 1280*800; Иннолукс EJ101IA-01G EE101IA-01D высококачественный 40PIN LCD дисплейный модуль проверка панели управления
2-Описание функции продукта
3- Стандарт ввода сигнала
4- Рабочая среда
Вход CON1 ((VGA) 12PIN/2.0
| Пин No | Определение | Описание |
| 1 | ГНД | - |
| 2 | VS | Сигнал синхронизации поля |
| 3 | HS | Сигнал синхронизации линии |
| 4 | ГНД | - |
| 5 | R+ | Красный сигнал |
| 6 | ГНД | Земля |
| 7 | G+ | Зеленый сигнал + |
| 8 | ГНД | Земля |
| 9 | B+ | Синий сигнал + |
| 10 | ГНД | Земля |
| 11 | SDA | I2C каналы |
| 12 | SCL | I2C каналы |
