Name: LCD дисплей HDMI hdmi к LVDS конвертерная плата
Brand: Hangzhou Zoyo chuxian Intelligent Technology Co., Ltd.
SKU: 2660 40P 1024 600
Price: 251.00 USD
Availability: InStock

Подробная информация о продукции

Место происхождения: Ханчжоу, Китай

Фирменное наименование: ZOYO

Сертификация: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Номер модели: 2660 40P 1024 600

Условия оплаты и доставки

Количество мин заказа: 1

Цена: $2~$500 per piece

Упаковывая детали: Настраиваемый

Время доставки: 3-5 рабочих дней

Условия оплаты: Л/К, Д/А, Д/П, Т/Т, ПайПал

Поставка способности: 50000-20000 штук в день

Лучшая цена

Подробная информация о продукции

Описание продукта

Выделить:
                                                                                                                                                                                                                Конвертерная плата LVDS, Доска преобразователя HDMI LVDS, LCD дисплей LVDS преобразовательная плата


Максимальное разрешение поддержки:	800*480	Сигнал ввода:	HDMI, VGA, CVBS
Вводная мощность:	DC +12V	Рабочая температура:	-10℃~+60℃
Рабочая влажность:	90% RH (без конденсации)

Максимальное разрешение поддержки:	800*480
Сигнал ввода:	HDMI, VGA, CVBS
Вводная мощность:	DC +12V
Рабочая температура:	-10℃~+60℃
Рабочая влажность:	90% RH (без конденсации)

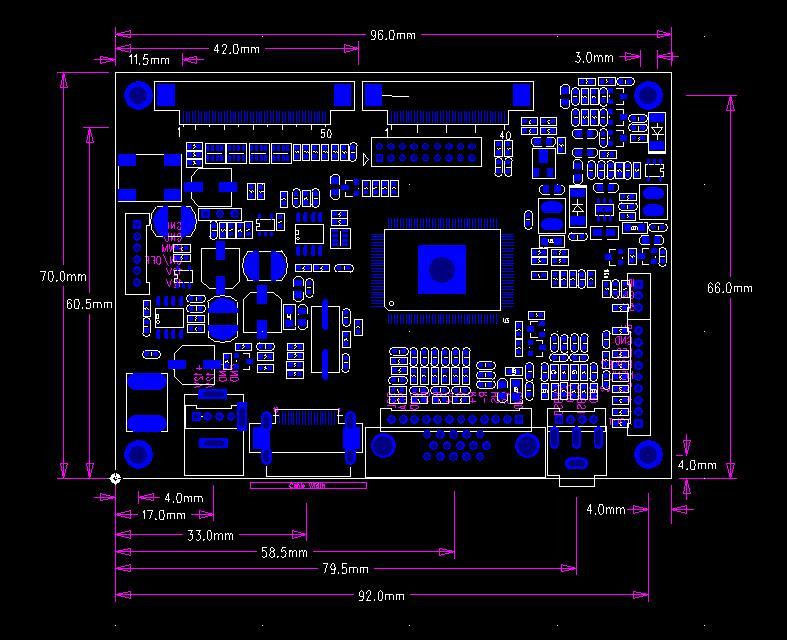

LCD дисплей HDMI hdmi к LVDS конвертерная плата

1Применение

TTL: применимо к таким моделям, как EJ050NA-01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA-05A, EJ080NA-05B, TM080RDH01 и AT090TN12.
ЛВДС: применимо к моделям, включая EJ070NA-01J, N070LGE-L41, HJ070NA-13A, HJ070NA-13B, EJ070NA-01F, ZJ070NA-01P, NJ070NA-23A, P070BAG-CM1, TM070JDHG30.HE080IA-01D, HJ080NA-04L, HJ080IA-01F, TM080TDH01 и TM080TDHG01 для осмотра панелей драйверов высокоразборчивых 40PIN-модулей ЖК-дисплеев.

2. Описание функции продукта

Ввод видеосигнала: поддерживает HDMI, VGA и CVBS входы видеосигнала.
Вводная мощность: Входная мощность DC +12V.
Многофункциональная операция ОСД: имеет многофункциональную функцию работы на экране (OSD).
Функция дистанционного управления (необязательно): В качестве опции доступна функция дистанционного управления.
Автоматическое отключение без сигнала: Устройство автоматически отключается при отсутствии сигнала.

3. Нормы ввода сигнала

HDMI: (общая версия 1.2)
VGA: поддерживает разрешения, такие как 800×480, 800×600, 1024×600, 1024×768, и 1280×800 (с частотой обновления от 60 до 75).
CVBS: 1,0 Вт-п с импеданцией 75Ω.

4. Рабочая среда

Рабочая температура: диапазон от -10°C до +60°C
Рабочая влажность: до 90% RH (без конденсации).

CON8 ((CVBS) Сигбаль ввод)
	Пин NO	Определение	Описание
	1	CVBS2	Сигнал A V 2 в p u t
	2	ГНД	Земля
	3	CVBS1	AV1 сигнал в
	4	ГНД	Земля

Консоль (VGA Input, 12PIN/2.0)

Пин No	Определение	Описание
1	ГНД	-
2	VS	Сигнал синхронизации поля
3	HS	Сигнал синхронизации линии
4	ГНД	-
5	R+	Красный сигнал
6	ГНД	Земля
7	G+	Зеленый сигнал +
8	ГНД	+Земля
9	B+	Синий сигнал +
10	ГНД	Земля
11	SDA	I2C каналы
12	SCL	I2C каналы

Интерфейс CON6 (Вход HDMI)

Пин No	Определение	Описание
1	Данные TMDS 2+
2	Данные TMDS Щит
3	Данные TMDS 2-
4	Данные TMDS 1+
5	Данные TMDS Щит
6	Данные TMDS 1-
7	Данные TMDS 0+
8	Данные TMDS Щит
9	Данные TMDS 0-
10	TMDS Clock+
11	Часы TMDS Щит
12	Часы TMDS -
13	ЦИК
14	NC
15	SCL
16	SDL
17	DDC/CEC GND
18	+5В
19	Горячая розетка Выявить
