Домой > продукты > Доска драйверов HDMI > Поддержка дисплея VGA 800*400 5-дюймовый ЖК-дисплей

Поддержка дисплея VGA 800*400 5-дюймовый ЖК-дисплей

Подробная информация о продукции

Место происхождения: Ханчжоу, Китай

Фирменное наименование: ZOYO

Сертификация: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Номер модели: 04305 40P 800 480

Условия оплаты и доставки

Количество мин заказа: 1

Цена: $2~$500 per piece

Упаковывая детали: Настраиваемый

Время доставки: 3-5 рабочих дней

Условия оплаты: Л/К, Д/А, Д/П, Т/Т, ПайПал

Поставка способности: 50000-20000 штук в день

Лучшая цена
Выделить:

5-дюймовая ЖК-дисплейная панель

,

Дисплейная панель VGA

,

800*400 Дисплейная панель

Максимальное разрешение поддержки:
800*480
Сигнал ввода:
VGA, CVBS
Вводная мощность:
DC +12V
Рабочая температура:
-10℃~+60℃
Рабочая влажность:
90% RH (без конденсации)
Максимальное разрешение поддержки:
800*480
Сигнал ввода:
VGA, CVBS
Вводная мощность:
DC +12V
Рабочая температура:
-10℃~+60℃
Рабочая влажность:
90% RH (без конденсации)

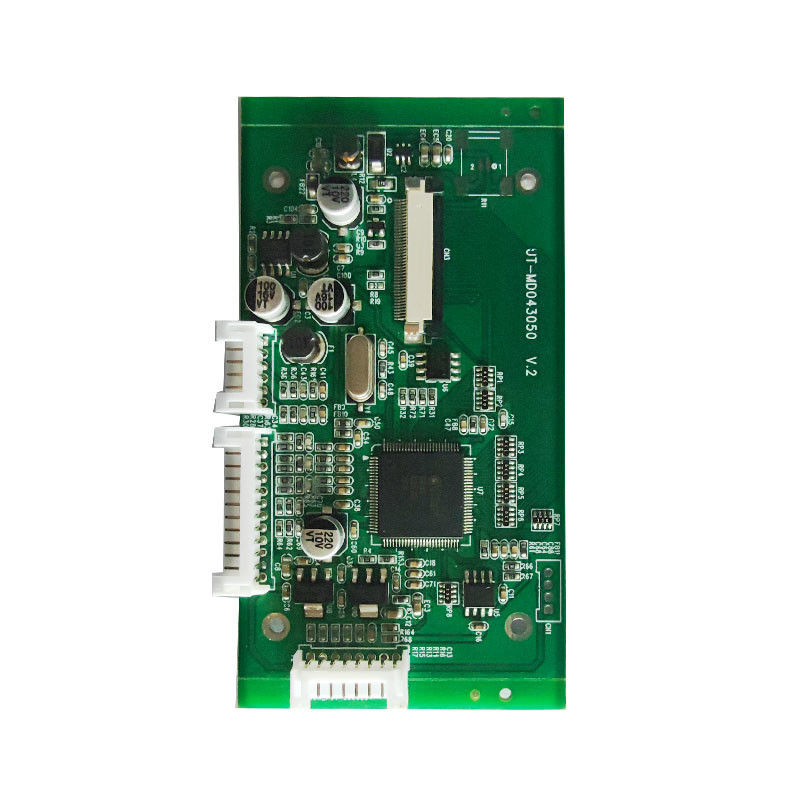

Поддержка дисплея VGA 800*400 5-дюймовый ЖК-дисплей
Мета описание: VGA дисплейная плата - способна поддерживать максимальное разрешение 800 * 400. Она работает в диапазоне температуры от -10 °C до +60 °C. Позволяет вводить видеосигналы VGA, CVBS1 и CVBS2 (по желанию).Применяется для использования в потребительской электронике.

Имя изображения: VGA дисплейная плата, VGA контроллер, VGA LCD контроллерная плата, LCD панель управления

Ключевые слова: VGA дисплейная плата, VGA контроллер, VGA LCD контроллерная плата

1Применение
Применяется для моделей AT043TN24 V.1, AT043TN25 V.2, AT050TN43 V.1 для сборки 4,3-дюймовых и 5-дюймовых ЖК-дисплеев с разрешением 480272 и 800480Он используется для управления этими ЖК-дисплеями.

2. Описание функции продукта

  • Ввод видеосигнала: поддерживает входные сигналы видео VGA, CVBS1 и CVBS2 (необязательно).
  • Вводная мощность: Входная мощность DC +12V.
  • Многофункциональная операция ОСД: имеет многофункциональную функцию работы на экране (OSD).
  • Инфракрасная функция дистанционного управления (необязательно): поставляется с функцией инфракрасного дистанционного управления, которая является необязательной.

3. Нормы ввода сигнала

  • CVBS: Стандартный сигнал 1,0Vp-p с импедансом 75Ω.
  • VGA: поддерживает резолюции 480272 и 800480 с частотой обновления от 60 до 70 Гц.

4. Рабочая среда

  • Рабочая температура: диапазон от -10°C до +60°C
  • Рабочая влажность: до 90% RH (без конденсации).

Сведения об энергопотреблении на борту водителя (AT043TN24 V.1) (Ta = 25°C)

Ввод напряжение ((VIN) Вводный ток ((I)IN) Примечание
  Минуточку. Тип. Макс единица
+12В 70 100 130 mA



J11 (вход VGA) 12PIN/2,0 мм

Пин No Определение Описание
1 ГНД -
2 VS Сигнал синхронизации поля
3 HS Сигнал синхронизации линии
4 ГНД -
5 R+ Красный сигнал
6 ГНД Земля
7 G+ Зеленый сигнал +
8 ГНД +Земля
9 B+ Синий сигнал +
10 ГНД Земля
11 NC
12 NC
