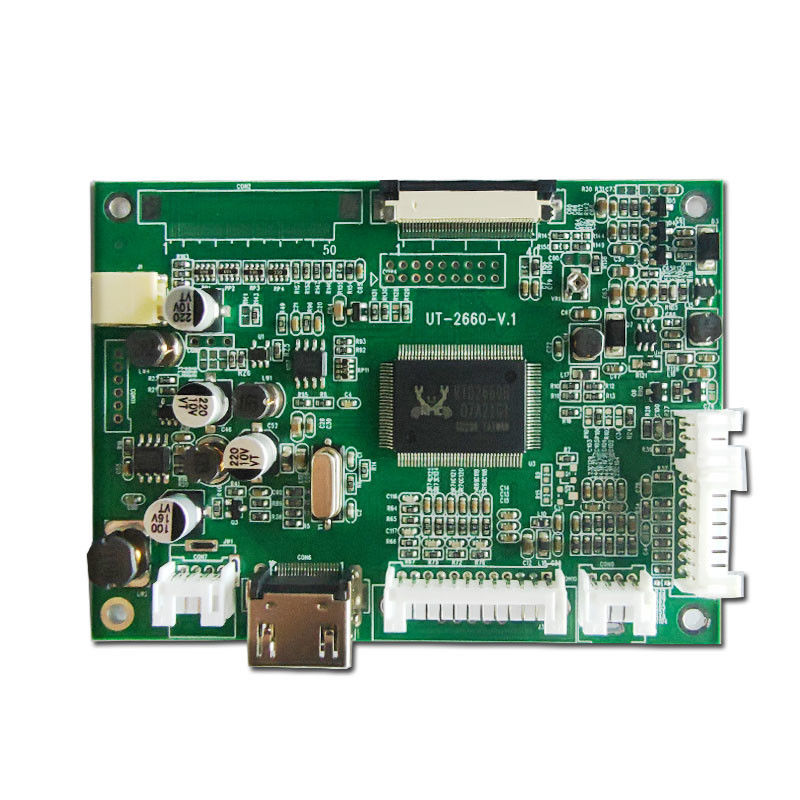

Name: ТФТ панель драйверов HDMI к LVDS TTL с входом питания 12В постоянного тока
Brand: ZOYO
SKU: 2660 40P 1024 768
Price: 2 USD
Availability: InStock
Rating: 4.5 (148 reviews)

ТФТ панель драйверов HDMI к LVDS TTL с входом питания 12В постоянного тока

Подробная информация о продукции

Место происхождения: Ханчжоу, Китай

Фирменное наименование: ZOYO

Сертификация: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Номер модели: 2660 40P 1024 768

Условия оплаты и доставки

Количество мин заказа: 1

Цена: $2~$500 per piece

Упаковывая детали: Настраиваемый

Время доставки: 3-5 рабочих дней

Условия оплаты: Л/К, Д/А, Д/П, Т/Т, ПайПал

Поставка способности: 50000-20000 штук в день

Лучшая цена

Применение для потребительской электроники

Наименование продукта в изображении Alta: ТФТ-драйверная плата, HDMI-драйверная плата, HDMI-драйверная плата, LCD-драйверная плата с HDMI

Ключевые слова: HDMI-карта, HDMI-драйвер, LCD-драйвер с HDMI
Масштаб применения

Рабочая температура: от - 10°C до + 60°C.
Рабочая влажность: 90% RH (без конденсации).
Рабочая среда
HDMI: (обычно версия 1.2)
VGA: 1024 * 768 (с частотой обновления от 60 до 75)
CVBS: 1,0 Вт - p75Ω
Спецификации ввода сигнала
Он может принимать входы видеосигнала, включая HDMI, VGA и CVBS.
Входная мощность - постоянный ток + 12 В.
Он имеет многофункциональную функцию работы ОСД.
Есть опциональная функция дистанционного управления.
Он может автоматически выключаться, когда нет сигнала.
Описание функций продукта
Для TTL: EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12.
Для LVDS: EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13B, EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30.HJ080NA - 04L, HJ080IA - 01F, TM080TDH01, TM080TDHG01 для осмотра драйверных панелей высокоразборчивых 40 PIN LCD дисплейных модулей.

CON8 ((CVBS) Сигбаль ввод)
	Пин No	Определение		Описание
	1	CVBS2		Сигнал A V 2 в p u t
	2	ГНД		Земля
	3	CVBS1		AV1 сигнал в
	4	ГНД		Земля
CON10 ((VGA) в p У t ) 12PIN/2.0
Пин No			Определение		Описание
1			ГНД		-
2			VS		Сигнал синхронизации поля
3			HS		Сигнал синхронизации линии
4			ГНД		-
5			R+		Красный сигнал
6			ГНД		Земля
7			G+		Зеленый сигнал +
8			ГНД		+Земля
9			B+		Синий сигнал +
10			ГНД		Земля
11			SDA		I2C каналы
12			SCL		I2C каналы

CON6 ((HDMI) в p У t ) интерфейс
Пин No	Определение	Описание
1	Данные TMDS 2+
2	Данные TMDS Щит
3	Данные TMDS 2-
4	Данные TMDS 1+

Максимальное разрешение поддержки:	1024*768	Сигнал ввода:	HDMI, VGA, CVBS
Вводная мощность:	DC +12V	Рабочая температура:	-10℃~+60℃
Рабочая влажность:	90% RH (без конденсации)

Максимальное разрешение поддержки:	1024*768
Сигнал ввода:	HDMI, VGA, CVBS
Вводная мощность:	DC +12V
Рабочая температура:	-10℃~+60℃
Рабочая влажность:	90% RH (без конденсации)
