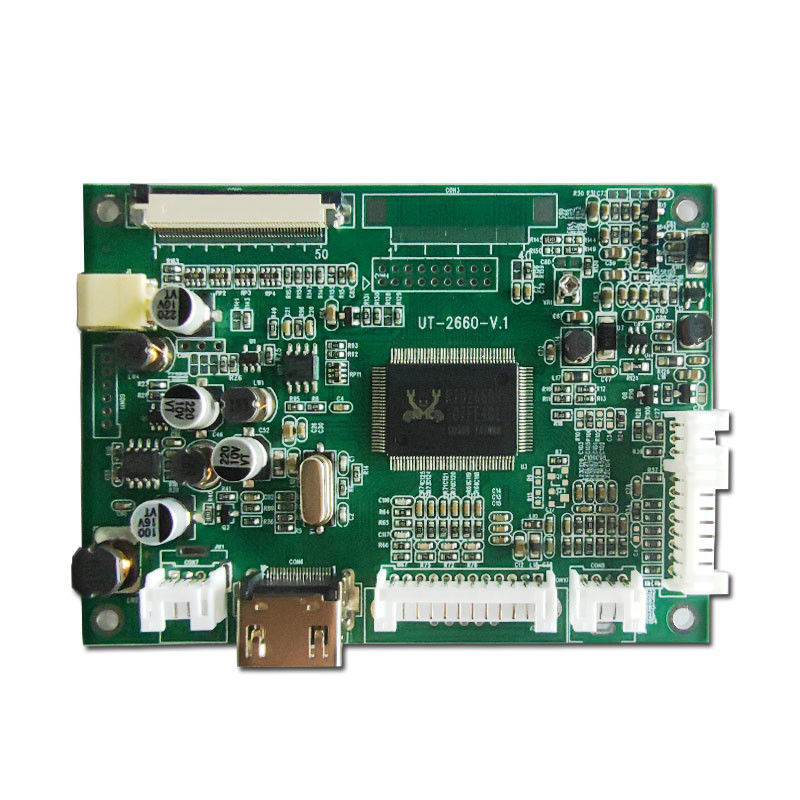

Name: Конвертер HDMI на LVDS для ТФТ-контроллерной платы
Brand: ZOYO
SKU: 2660 50P 800 480
Price: 2 USD
Availability: InStock
Rating: 4.6 (127 reviews)

Конвертер HDMI на LVDS для ТФТ-контроллерной платы

Подробная информация о продукции

Место происхождения: Ханчжоу, Китай

Фирменное наименование: ZOYO

Сертификация: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Номер модели: 2660 50P 800 480

Условия оплаты и доставки

Количество мин заказа: 1

Цена: $2~$500 per piece

Упаковывая детали: Настраиваемый

Время доставки: 3-5 рабочих дней

Условия оплаты: Л/К, Д/А, Д/П, Т/Т, ПайПал

Поставка способности: 50000-20000 штук в день

Лучшая цена

Применение для потребительской электроники

Image Alta Name: TFT Controller Board, LVDS to HDMI, HDMI Driver Supplier, HDMI to LVDS Converter. Название устройства: TFT Controller Board, LVDS to HDMI, HDMI Driver Supplier, HDMI to LVDS Converter

Ключевые слова: TFT Controller Board, LVDS to HDMI, HDMI Driver Supplier, HDMI to LVDS Converter

Сфера применения
для TTL: EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12. для LVDS: EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13B,EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30. Соединитесь с EJ080NA - 04C, HE080IA - 01D, HJ080NA - 04L, HJ080IA - 01F, TM080TDH01,TM080TDHG01 для осмотра панелей драйверов высокоразборчивых 50 - PIN LCD дисплейных модулей.
Описание функции продукта
Он поддерживает ввод видеосигналов, таких как HDMI, VGA и CVBS. Ввод питания - DC + 12V. Он имеет многофункциональную возможность работы OSD. Есть опциональная функция дистанционного управления.Он может автоматически выключаться при отсутствии сигнала..
Стандарт ввода сигнала
HDMI: (общая версия 1.2) VGA: 800 * 480 (с частотой обновления от 60 до 75) CVBS: 1.0Vp - p75Ω
Рабочая среда

Рабочая температура: от - 10°C до + 60°C. Рабочая влажность: 90% RH (без конденсации).

CON8 ((CVBS) Сигбаль ввод)
	Пин No	Определение		Описание
	1	CVBS2		Сигнал A V 2 в p u t
	2	ГНД		Земля
	3	CVBS1		AV1 сигнал в
	4	ГНД		Земля
CON10 ((VGA) в p У t ) 12PIN/2.0
Пин No			Определение		Описание
1			ГНД		-
2			VS		Сигнал синхронизации поля
3			HS		Сигнал синхронизации линии
4			ГНД		-
5			R+		Красный сигнал
6			ГНД		Земля
7			G+		Зеленый сигнал +
8			ГНД		+Земля
9			B+		Синий сигнал +
10			ГНД		Земля
11			SDA		I2C каналы
12			SCL		I2C каналы

CON6 ((HDMI) в p У t ) интерфейс
Пин No	Определение	Описание
1	Данные TMDS 2+
2	Данные TMDS Щит
3	Данные TMDS 2-
4	Данные TMDS 1+

Максимальное разрешение поддержки:	800*480	Сигнал ввода:	HDMI, VGA, CVBS
Вводная мощность:	DC +12V	Рабочая температура:	-10℃~+60℃
Рабочая влажность:	90% RH (без конденсации)

Максимальное разрешение поддержки:	800*480
Сигнал ввода:	HDMI, VGA, CVBS
Вводная мощность:	DC +12V
Рабочая температура:	-10℃~+60℃
Рабочая влажность:	90% RH (без конденсации)
